カラーユニバーサルデザイン（CUD）ガイド
CUDの具体例
路線図

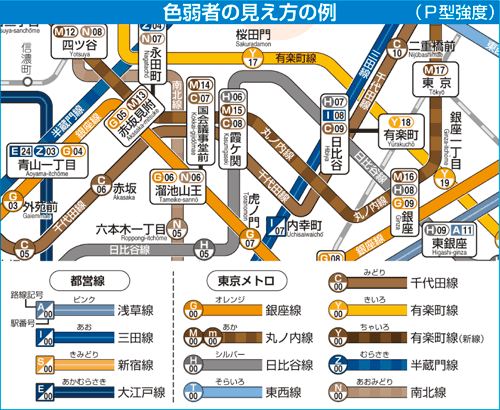

色数が多く、色のみで情報を伝える路線図。東京の地下鉄では各路線にシンボルカラーが決められており、それらが複雑に入り組んでいます。
どれがどの路線なのかを凡例から読み取るのはかなり困難です。また、似た色の線が交差すると混同してしまいます。
- 各路線特有の色を保ちながら見分けやすい色相を選択
- 線は太くして色の面積を充分にとる
- 路線が交差する箇所に境界線を設ける
- 色弱者が見分けにくい線に、一般色覚者が気にならない程度のハッチングを加える
- 線上の路線名や凡例の色名などの情報を追加
色弱者にも使いやすいものになりました。一般色覚者よりも色弱者のほうが明度差に敏感なので、一般色覚者がこのシミュレーション画像を見る以上にハッチングの効果を感じます。
