バースト信号発生器

区分
設備
分類
電子機器類
メーカー
EM TEST社
型式
UCS 500N7・1
仕様及び性能
IEC 61000-4-4:2012 Ed.3.0対応

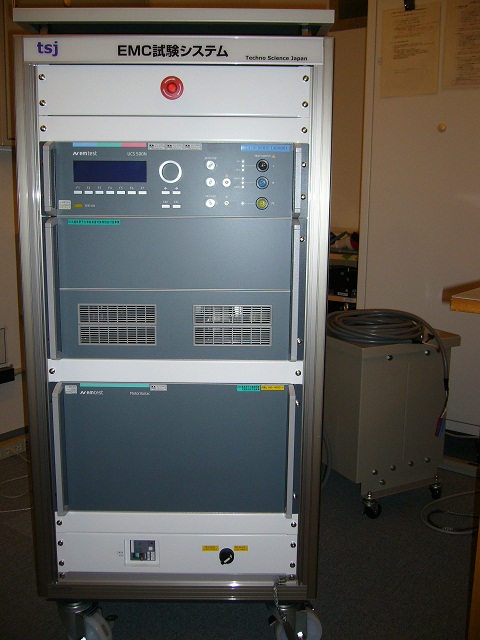

試験器 UCS 500N7.1
開回路出力電圧 0.2kV〜5.5kV (50Vステップ)
波形 5/50ns
周波数 100Hz〜1000kHz
バースト幅 0.10ms〜999ms
バースト周期 10ms〜9999ms
位相 0°〜360°
極性 -、+

■印加方法
(1)CDN
32Aまで(単相AC、DC共に印加可能)

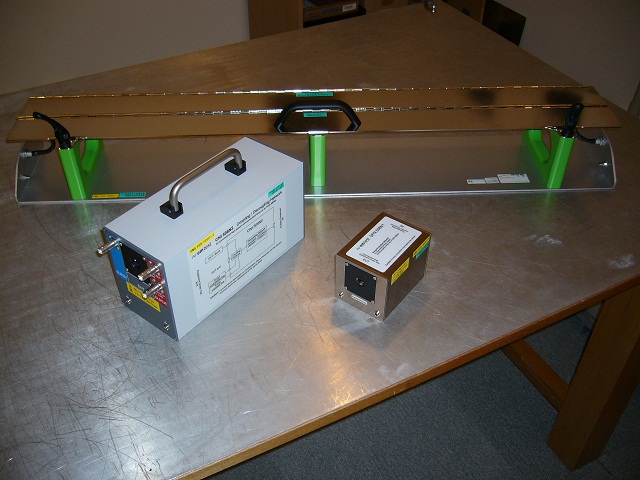

(2)容量性クランプ(HFK)
140mm×1000mm
0.25kV-7kV (50Vステップ)

(3)CNI508N2
高速通信線1000Mbps-RJ45(STPの4対線)
Max. 4kV(5/50ns)
(減結合40V at 2kV印加時)

※上記の仕様・性能は、カタログからの引用等ですので、実際に測定・試験ができる試料や測定物の種類・大きさ・形状等につきましては、担当職員までご確認ください。
用途
電源線、信号線、イーサネット(STP)ケーブルがチャタリング様の繰り返し妨害波を受けた場合に、EUTが影響を受けないかを確認できます。
導入年
2014年
画像
料金
2570円/時間
設置場所
福島県ハイテクプラザ(郡山)
予約・連絡先
024-959-1738
備考
県外企業は料金が2倍となります。詳しくは担当職員までご確認ください。
