CNC三次元座標測定機

区分
設備
分類
寸法・形状測定機器類
メーカー
(株)ミツトヨ
型式
CRYSTA-Apex S776
仕様及び性能
・測定範囲 X700×Y700×Z600mm /
・測定物の許容質量 800kg /
・測定精度
SP25M使用時(1.7+3L/1000)μm/

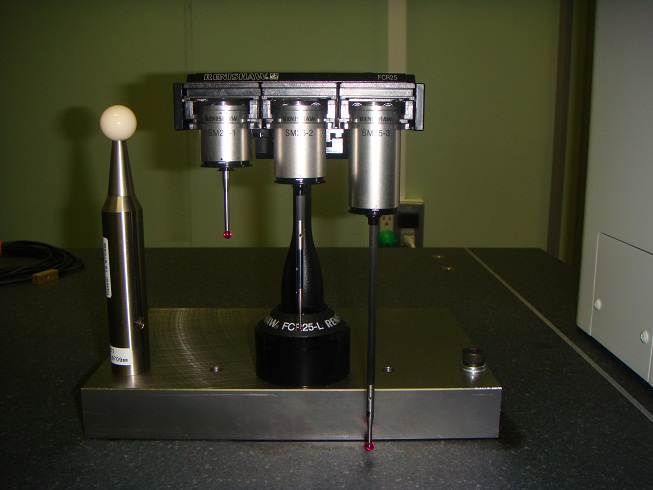

SP25Mオートチェンジャー付/
TP200使用時(1.9L+3L/1000)μm/
※L=測定長さmm

・非接触ラインレーザープローブ
測定幅 40mm/測定深さ 30mm/
スキャニング誤差 8μm/
レーザークラス クラス2

※上記の仕様・性能は、カタログからの引用等ですので、実際に測定・試験ができる試料や測定物の種類・大きさ・形状等につきましては、担当職員までご確認ください。
用途
機械部品(金属、プラスチック他)などの三次元的な寸法、形状の測定。
非接触プローブによる高速スキャニング測定、面形状の比較。
導入年
2014年

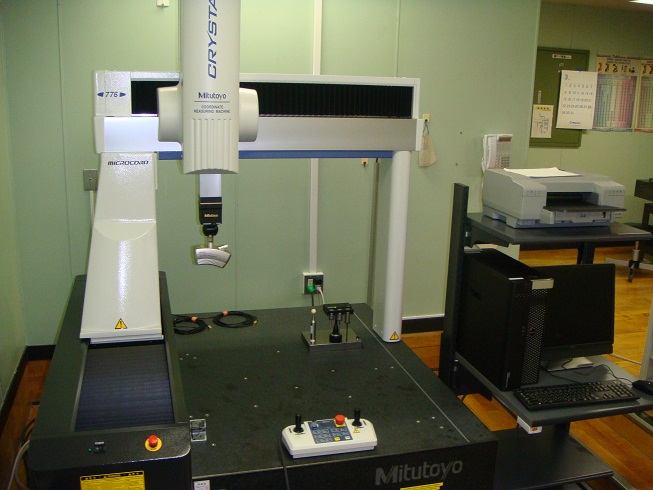

画像
料金
6730円/時間
設置場所
いわき技術支援センター
予約・連絡先
0246-44-1475
備考
県外企業は料金が2倍となります。詳しくは担当職員までご確認ください。
