非接触ひずみ測定システム

区分
設備
分類
寸法・形状測定機器類
メーカー
コリレーテッド・ソリューションズ
型式
VIC-3D
仕様及び性能
・カメラ2台を使用した、3次元表面上のひずみ測定が可能
・カメラ1台を使用した、2次元平面上のひずみ測定が可能

・計測範囲:標準レンズ 横35 mm×縦25 mm〜横500 mm×縦400 mm、マクロレンズ 横4 mm×縦3 mm〜横10 mm×縦6 mm

・計測レンジ:ひずみ 0.01 %〜400 %
・計測精度:ピクセルの1/50〜1/100、ひずみとしては、0.01 %
・データの取り込み:最大10 Hz
・カメラ:2448×2048ピクセル
・データ出力:変形、ひずみ、応力の要素データ、主ひずみ、主応力、剛体移動を除いた変形データ
・外部アナログデータとの同期記録画が可能

※上記の仕様・性能は、カタログからの引用等ですので、実際に測定・試験ができる試料や測定物の種類・大きさ・形状等につきましては、担当職員までご確認ください。
用途
「デジタル画像相関法」という画像処理技術により、非接触でひずみ(変形)などを測定する装置です。代表的な測定方法である「ひずみゲージ測定」が点測定なのに対し、本装置では全視野測定が可能です。
製品の強度評価や、材料試験などに利用できます。
導入年
2014年

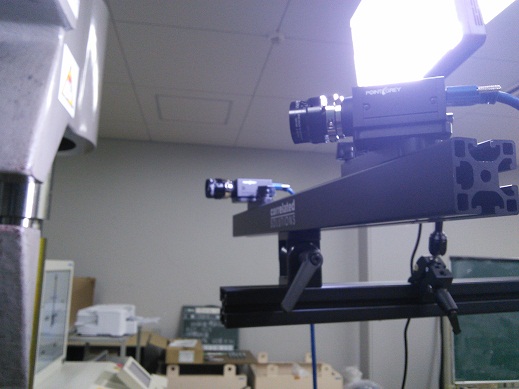

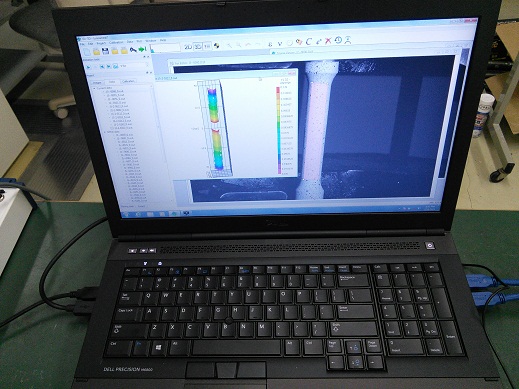

画像
料金
2110円/時間
設置場所
福島県ハイテクプラザ(郡山)
予約・連絡先
024-959-1737
備考
県外企業は料金が2倍となります。詳しくは担当職員までご確認ください。
