오염수 대책

2016年5月6日更新 업데이트

“오염수”란 방사성 물질이 섞인 물을 말합니다.

후쿠시마 제1 원자력 발전소의 지하에는 바다 쪽을 향해 흐르는 “지하수”가 있고, 그것이 사고를 일으킨 원자로 건물(1~4호기)에 매일 약 100~200톤이나 유입되고 있습니다. 원자로 건물의 지하에는 높은 농도의 오염수가 있고, 거기에 이 “지하수”가 흘러 들어감으로 점점 오염수가 증가하고 있는 상황입니다.

이 “오염수”가 바다로 흘러 나가지 않도록 “3가지 원칙”에 따라 다양한 대책을 강구하고 있는 상황입니다.

오염수 대책의 3원칙

  1. 오염원을 제거한다
  2. 오염원에 물이 가지 않게 한다
  3. 오염수를 새어나가지 않게 한다

*주요 대책

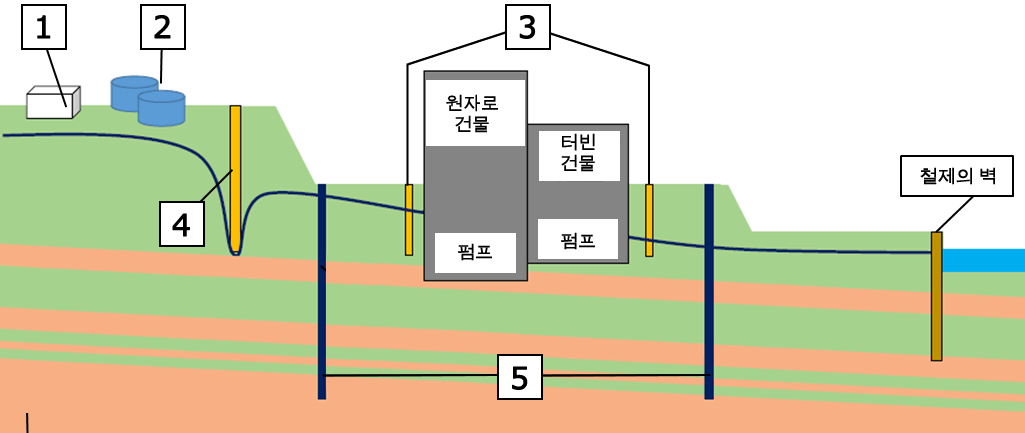

오염수 대책

원자로 건물에 지하수 침입으로 인해, 1일당 350입방미터의 오염수가 증가하고 있다. 후쿠시마 제1 원자력발전소는 오염수 대책으로 다음과 같은 수단을 강구하고 있다.

Image: Measures against contaminated water

1.다핵종 제거 설비(ALPS)

Photo: ALPS

오염수에서 삼중수소 이외의 방사성 물질을 제거합니다

2.오염수 탱크

Photo: Contaminated Water Tanks

3.서브 드레인

건물 주변의 우물에서 지하수를 퍼 올리는 것을 통해, 건물로 유입되는 지하수 양을 억제합니다. 퍼 올린 물은 정화처리하여 배수기준에 충족된 것을 확인 후에 바다로 방출합니다.

4.지하수 바이패스

Photo: Underground water bypass

부지의 산 쪽에 있는 우물에서 오염되기 전의 지하수를 퍼 올려 바다로 방출시켜 건물로 유입되는 지하수 양을 억제합니다.

5.동토차수벽 설치(공사 중)

Photo: Cryogenic ice wall

건물 주변에 동결관을 설치하여 토양째로 지하수를 얼려 얼음벽을 만듭니다. 지하수가 원자로 건물 가까이 흐르는 것을 막아 지하수 유입을 억제합니다.

후쿠시마 제1 원자력 발전소의 지하에는 바다 쪽을 향해 흐르는 “지하수”가 있고, 그것이 사고를 일으킨 원자로 건물(1~4호기)에 매일 약 300~400톤이나 유입되고 있습니다. 원자로 건물의 지하에는 높은 농도의 오염수가 있고, 거기에 이 “지하수”가 흘러 들어감으로 점점 오염수가 증가하고 있는 상황입니다.

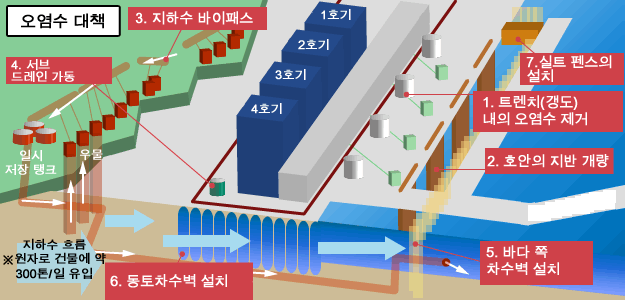

주요 대책

Image: Main measures

긴급 대책

1. 트렌치(갱도) 내의 오염수 제거

제거

전원 케이블과 배관이 통과하는 갱도. 내부에 쌓인 고농도 오염수가 다시 새는 일이 없도록 콘크리트로 메우는 작업을 하고 있다.

2. 호안의 지반 개량

세지 않게 한다

호안 부분의 지반에 약액(물유리)을 주입 후 굳혀 “흙벽”을 조성. 오염수의 바다 유출을 방지한다.

3. 지하수 바이패스

가까이 가지 않게 한다

방사성 물질에 의해 오염되기 전의 지하수를 길어 올리기 위해 판 우물. 길어 올린 물을 바다로 흘려보내는 것에 대해 2014년 4월 어업 관계자 등의 이해를 얻어 2014년 5월 21일부터 방수를 개시.

근본적 대책

4. 서브 드레인 가동

가까이 가지 않게 한다

사고 전부터 1~4 호기 건물 주변에 있는 우물.

사고로 방사성 물질이 포함된 잔해나 빗물이 고여 사용할 수 없게 되었다. 2015년 가을에 복구하고, 도쿄 전력은 어업 관계자 등의 이해를 얻기 위해 설명을 실시할 것이다.

5. 바다 쪽 차수벽 설치

새어나가지 않게 한다

호안에서 약 2m의 항만 내에 직경 1.1~1.2m, 길이 20m의 말뚝을 박아 연결 부분을 고무 등으로 채워 전체 길이 약 780m의 벽을 만든다.

호안과의 사이를 매립하여 오염수 바다 유출을 방지한다.

6. 동토차수벽 설치

가까이 가지 않게 한다

1~4호기 건물 주변의 토양을 얼려서 만든 벽. 건물로의 지하수 유입을 막는다.

기타

7. 실트 펜스의 설치

새어나가게 하지 않는다

취수구 부근에서 바다로 방사능 물질이 확산되는 것을 막기 위해 설치된 수중 커튼.

8. 다핵종 제거 설비(ALPS)의 안정 가동 및 증설

제거한다

오염수에서 트리튬을 제외한 62종류의 방사성 물질을 제거.

문제로 인해 처리의 정지 상태가 계속되었지만, 2014년 말부터 안정 가동하고 있다.

9. 오염수 탱크의 누수 대책 및 증설

새어나가게 하지 않는다

오염수를 저장하는 탱크에 대해, 종래의 볼트형에서 용접형으로 교체하는 것과 함께 탱크를 증설.
